導熱灌封膠：提升機器人電機性能與可靠性的關鍵材料

在精密、高效、可靠性要求極高的機器人領域，電機作為核心驅動單元，其性能的穩定發揮至關重要。機器人往往需要在緊湊的空間內實現高功率密度的輸出，并執行頻繁啟停、變速、精確定位等復雜任務，這使得電機內部，特別是定子繞組部分，成為顯著的熱量來源。熱量的積聚不僅會降低電機效率，影響控制精度（熱漂移），更會加速絕緣老化，縮短電機壽命，甚至導致過熱失效，對整個機器人系統的穩定運行構成嚴重威脅。因此，高效的熱管理成為機器人電機設計中不可或缺的一環，而導熱灌封膠在此扮演著一個關鍵且常被低估的角色，如同電機內部的“散熱通路工程師”與“堅固的守護者”。

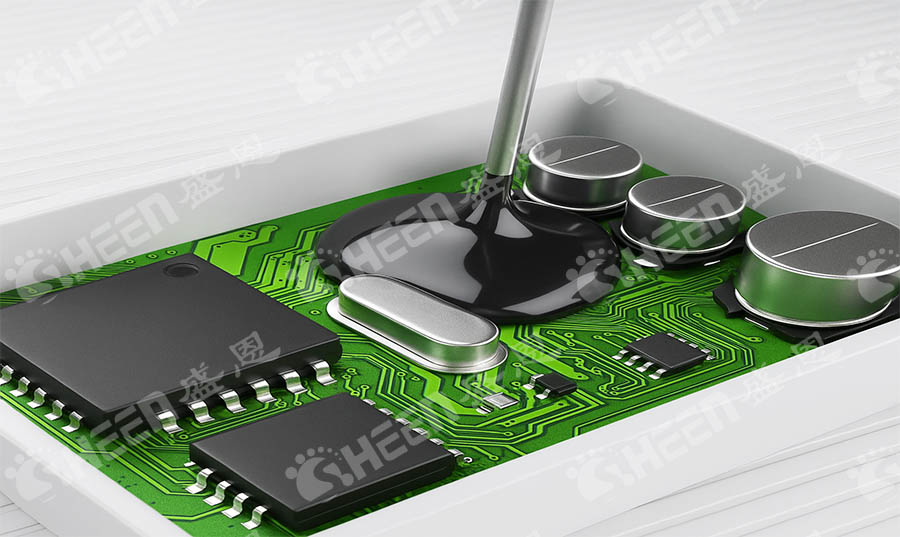

導熱灌封膠是一種特殊的液態或半液態聚合物復合材料，通常由樹脂、固化劑以及高導熱性能的填料（如氧化鋁、氮化硼等陶瓷顆粒）組成。其核心價值在于能夠在液態時被精確注入電機定子的復雜結構中，填充繞組銅線之間、繞組與定子鐵芯槽之間，以及定子鐵芯與電機外殼之間的所有微小空氣間隙。空氣是熱的不良導體，這些間隙的存在會形成巨大的熱阻，阻礙繞組產生的熱量向外傳遞。導熱灌封膠在固化后，形成了一個連續、致密的固體介質，其導熱系數遠高于空氣，從而構建了一條低熱阻的通路，使得繞組產生的熱量能夠迅速、有效地傳導至散熱能力更強的定子鐵芯和電機外殼，再通過外殼散發到周?chē)h(huán)境或傳遞給外部的散熱結構。對于追求極致性能和緊湊設計的機器人伺服電機而言，這種高效散熱能力的提升，意味著電機可以在更高的負載下運行，或者在相同負載下保持更低的溫升，顯著提升了機器人的動態響應能力和工作持久性。

除了核心的導熱功能，導熱灌封膠對機器人電機還提供了多重關鍵的保護作用。首先是電氣絕緣。固化后的灌封膠形成了堅固的絕緣層，極大地增強了繞組匝間、相間以及對地的絕緣強度，有效防止在高電壓、高頻開關或惡劣工況下可能發生的電氣短路或擊穿，提升了機器人在復雜電磁環境下的運行安全性。其次是機械保護。機器人運動過程中常伴隨著振動和沖擊，灌封膠將脆弱的繞組牢固地固定在定子槽內，形成一個整體結構，有效抵抗這些機械應力，防止導線因振動而松動、摩擦、磨損甚至斷裂，顯著提高了電機的機械強度和抗振性能，確保了機器人動作的平穩與精確。再者是環境防護。固化后的灌封層致密無孔，能有效阻隔濕氣、灰塵、油污、切削液等外界污染物侵入電機內部，保護繞組和鐵芯免受腐蝕和污染，這對于可能在多塵、潮濕或有化學物質存在的工業環境中工作的機器人尤為重要，顯著提升了電機的環境適應性和防護等級。此外，灌封膠的存在還具有一定的減振降噪效果，通過填充空隙抑制部件間的微小相對運動和共振，有助于機器人實現更安靜、平順的運行。

在實際應用中，電機定子的灌封是一個精密控制的過程。首先要確保待灌封的定子部件清潔、干燥，無任何雜質。接著，嚴格按照供應商的要求，精確配比雙組分的灌封膠，并進行充分、均勻的攪拌。至關重要的是，混合后的膠液必須進行真空脫泡處理，以徹底去除攪拌過程中引入的氣泡和膠液中溶解的氣體，因?yàn)槿魏螝埩魵馀荻紩?huì)嚴重劣化導熱和絕緣性能。隨后，通常采用真空灌封的方式，將定子置于真空腔內，再將脫泡后的膠液緩慢注入，利用真空環境輔助膠液滲透到所有細微縫隙，確保填充的完整性和無空洞。最后，根據灌封膠的類型，在室溫或設定的加熱條件下進行固化，直至膠體完全硬化，達到最終的物理和電氣性能。

選擇適用于機器人電機的導熱灌封膠，需要仔細權衡一系列關鍵參數。導熱系數無疑是首要考慮的，需要根據電機的功率密度和散熱需求來選擇，通常機器人電機會選用導熱系數在1.5 W/m·K以上甚至更高的產品?；旌险扯刃柽m中，既要保證良好的流動性以填充復雜結構，又不能過低導致溢出。操作時間和固化時間需匹配生產節拍。固化后的硬度既要提供足夠的支撐，又要避免因過硬產生過大的熱應力。工作溫度范圍必須覆蓋電機的實際運行區間并留有裕量。介電強度和體積電阻率需滿足絕緣安全標準。熱膨脹系數應盡可能與電機內部其他材料（銅線、鐵芯、外殼）匹配，以減少溫度循環引起的熱應力，防止開裂或脫粘。此外，對電機內部材料的兼容性、阻燃等級以及長期可靠性也是重要的考量因素。

必須認識到，導熱灌封膠的應用并非沒有挑戰。精確的配比、徹底的脫泡、潔凈的表面處理、合適的固化工藝，每一個環節都對最終效果至關重要。而且，一旦完成灌封，電機內部基本不具備可修復性，這對電機本身的設計和制造質量提出了更高的要求。

總而言之，導熱灌封膠作為一種多功能的工程材料，通過提供高效散熱、可靠絕緣、堅固防護和減振降噪等多重優勢，已成為現代高性能機器人電機不可或缺的一部分。它默默地守護著機器人的“心臟”，確保其在嚴苛、動態的工作條件下能夠持續、穩定、精確地輸出動力，是推動機器人技術向更高性能、更高可靠性邁進的關鍵支撐技術之一。正確理解、選擇和應用導熱灌封膠，對于打造出色的機器人產品具有重要的實踐意義。
